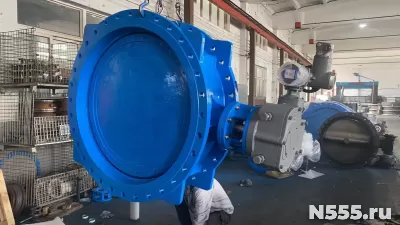

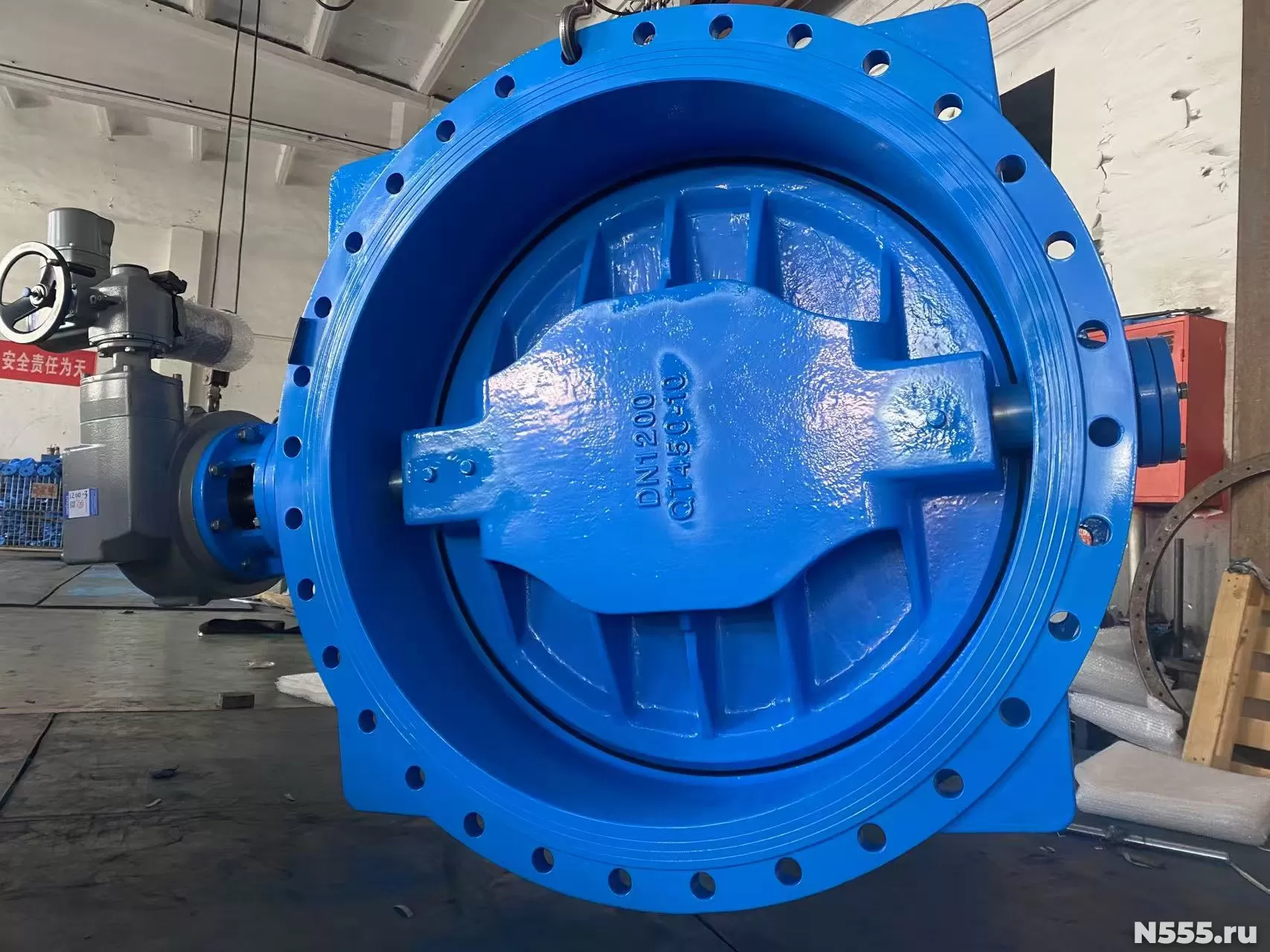

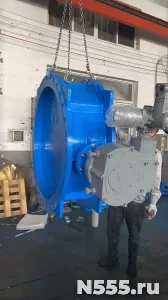

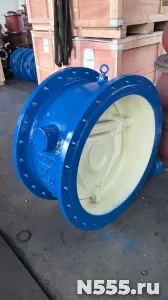

Затвор дисковый поворотный фланцевый чугунный с двойным эксцентриситетом с электроприводом

Затворы дисковые поворотные двухэксцентриковые (или же затворы с двойным эксцентриситетом) – это устройства для перекрытия потока жидкости в трубопроводах, которые обладают специфическими особенностями конструкции.

Основное отличие двухэксцентриковых затворов от других типов заключается в двойном эксцентриситете в конструкции. В этих затворах ось вращения диска смещена относительно оси корпуса с двумя разными значениями радиуса – первый эксцентриситет для вращения диска, а второй – для его захвата. Таким образом, диск двухэксцентрикового затвора имеет особую форму и структуру, которые обеспечивают особый тип изоляции и герметизации потока жидкости.

Основными преимуществами затворов дисковых поворотных двухэксцентриковых являются:

Высокая герметичность – двойной эксцентриситет обеспечивает плотное закрытие потока жидкости и предотвращает утечки.

Минимальные потери давления – эта модель затвора позволяет снизить гидравлические потери при пропуске жидкости через трубопровод.

Высокая устойчивость к износу и повреждениям – двойной эксцентриситет в конструкции дает затвору более надежную и долговечную работу.

Широкий диапазон применения – двухэксцентриковые затворы могут использоваться в разных отраслях, таких как нефтехимическая, энергетическая и пищевая.

Затворы дисковые поворотные трехэксцентриковые и четырехэксцентриковые отличаются от двухэксцентриковых по степени изоляции. В трех- и четырехэксцентриковых конструкциях используются специальные устройства для улучшения изоляции и герметизации потока, что позволяет использовать их в более требовательных условиях.

В целом, затворы дисковые поворотные двухэксцентриковые являются надежным и эффективным устройством для контроля потока жидкости в трубопроводах. Они обладают высокой герметичностью, минимальными потерями давления, высокой устойчивостью к износу и повреждениям, а также могут использоваться в различных отраслях.

Чертеж затвора дискового поворотного фланцевого чугунного с двойным эксцентриситетом с электроприводом

Материалы основных деталей

№ Наименование Детали Материал 1 Корпус GGG40 2 Нижний шток 420 3 Диск GGG40 4 Опорное кольцо 304 5 Уплотнительное кольцо EPDM 6 Верхний шток 420 7 Набивка NBR 8 Набивной сальник WCB 9 Шпилька 8.8 10 Гайка 8.8 11 Стойка WCB 12 Редуктор QT450 13 Седло 304

Основные габаритные & присоединительные размеры

PN DN L(короткая серия) L(длинная серия) D D1 D2 n-фd H1≈ H2≈ 10 100 127 190 220 180 155 8-ф18 248 140 10 150 140 210 285 240 210 8-ф22 2 65 170 10 200 152 230 340 295 265 8-ф22 335 180 10 250 165 250 395 355 320 12-ф22 350 210 10 300 178 270 4 45 400 368 12-ф22 370 240 10 350 190 290 505 460 428 16- ф22 450 290 10 400 216 310 565 515 482 16-ф26 490 335 10 450 222 330 615 565 530 20-ф26 520 400 10 500 229 350 670 620 582 20-ф26 570 405 10 600 267 390 780 725 6 82 20-ф30 640 480 10 700 292 430 895 840 794 24-ф30 680 530 10 800 318 470 1015 950 901 24-ф33 750 630 10 900 330 510 1115 1050 1001 28-ф33 815 690 10 1000 410 550 1 230 1160 1112 28-ф36 895 725 10 1200 470 630 1455 1380 1328 32-ф39 1020 865 10 1400 530 710 1675 1590 1530 36-ф42 1175 1005 10 1600 600 790 1915 1820 1750 40-ф48 1280 1190 10 1800 670 870 2115 2020 1950 44-ф48 1520 1280 10 2000 76 0 950 2325 2230 2150 48-ф48 1700 1400 10 2200 638-800 - 255 5 2440 2150 52-ф56 1900 1580

PN DN L(короткая серия) L(длинная серия) D D1 D2 n-фd H1≈ H2≈ 16 100 127 190 220 180 155 8-ф18 248 140 16 150 140 210 285 240 210 8-ф22 2 65 170 16 200 152 230 340 295 265 12-ф23 335 180 16 250 165 250 405 355 320 12-ф26 350 210 16 300 178 270 460 410 375 16-ф26 370 240 16 350 190 290 520 470 436 16 -ф26 450 290 16 400 216 310 580 525 485 16-ф30 490 335 16 450 222 330 640 585 548 20-ф30 520 400 16 500 229 350 715 650 609 20-ф33 570 405 16 600 267 390 840 770 720 20-ф36 640 480 16 700 292 430 910 840 794 24-ф36 680 530 16 800 318 470 1025 950 901 24-ф39 750 630 16 90 0 330 510 1125 1050 1001 28-ф39 815 690 16 1000 410 550 1255 1170 1112 28-ф42 895 725 16 1200 470 630 1485 1390 132 8 32-ф48 1020 865 16 1400 530 710 1685 1590 1530 36-ф48 117 5 1005 16 1600 600 790 1930 1820 1750 40-ф55 1280 1190 16 1800 670 870 2130 2020 1950 44-ф55 1520 1280 16 2000 7 60 950 2345 2230 2150 48-ф60 1700 1400 *Реальные размеры могут быть чуть отличаться.
